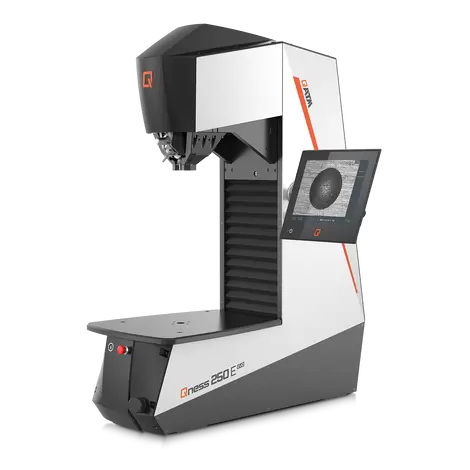

Giới thiệu:
Máy đo độ cứng cho mọi mục đích: bất kể được vận hành trong phòng thí nghiệm hay trong môi trường sản xuất khắc nghiệt.
Giá đỡ linh kiện cố định và diện tích bàn thử nghiệm cực lớn cho phép kiểm tra độ cứng của cả những thành phần lớn nhất.

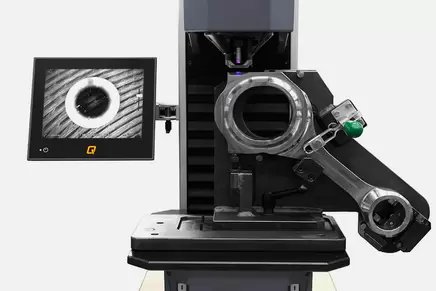

Trong phiên bản "E", đầu thử nghiệm được điều khiển thuận tiện và tự động bằng động cơ không đồng bộ tích hợp. Các mẫu thử có kích thước hầu như bất kỳ, nặng đến 3500 kg, được kẹp chặt vào thiết bị. Chiều cao thử nghiệm tối đa là 510 mm
BỘ ĐỔI CÔNG CỤ 8 VỊ TRÍ
THAY ĐỔI PHƯƠNG PHÁP KIỂM TRA NHANH HƠN
|
Phương pháp thử nghiệm và dải lực
Brinell (DIN EN ISO 6506, ASTM E-10)
HBW 1/1, HBW 1/2.5, HBW 1/5, HBW 1/10, HBW 1/30, HBW 2.5/6.25, HBW 2.5/15.6, HBW 2.5/31.25, HBW 2.5/62.5, HBW 2.5/187.5, HBW 5/25, HBW 5/62.5, HBW 5/125, HBW 5/250, HBW 10/100, HBW 10/250, HBW 10/500, HBW 10/1000, HBW 10/1500, HBW 10/3000, HBT (not acc. to standards)
Vickers (DIN EN ISO 6507, ASTM E-384, ASTM E92)
HV 1, HV 2, HV 3, HV 5, HV 10, HV 20, HV 30, HV 50, HV 100, HVT (not acc. to standards)
Rockwell (DIN EN ISO 6508, ASTM E-18)
HRA – HRV, HR15-N/T/W/X/Y, HR30-N/T/W/X/Y, HR45-N/T/W/X/Y.
Knoop (DIN EN ISO 4545, ASTM E-92, ASTM E-384)
HK0.3, HK0.5, HK1, HK2
Plastics (DIN EN ISO 6507, ASTM E-92, ASTM E-384)
49.03 N, 132.9 N, 357.9 N, 961 N
Dải lực:
Qness 250 E EVO: 1-250kg
Qness 750 E EVO: 0.3kg – 750kg
Qness 3000 E EVO: 0.3kg – 3000kg
TÍNH NĂNG ĐỘC ĐÁO CỦA THIẾT BỊ

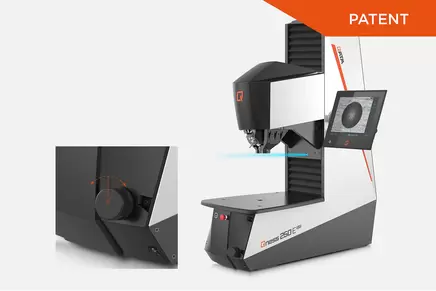

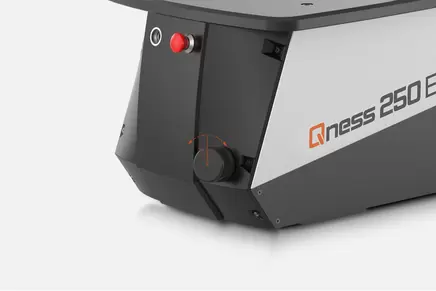

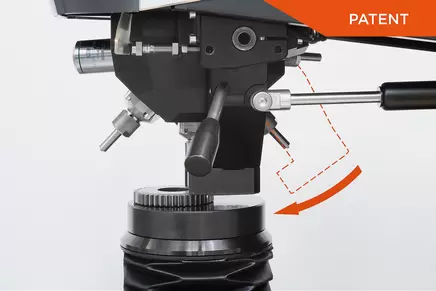

ĐIỀU CHỈNH CHIỀU CAO ĐỘNG HỌC Điều chỉnh độ cao động cho phép điều khiển vị trí thoải mái thông qua chiết áp (8 mm / s). Sử dụng thiết bị an toàn bằng 2 tay cho phép tốc độ di chuyển lên đến 17 mm / s (đi kèm với khung máy bản E). | NHẬN DẠNG MẪU THỬ NGHIỆM Nhận dạng phôi với điều chỉnh chiều cao cơ giới tạo điều kiện cho tốc độ di chuyển đầu thử nghiệm cao là 17 mm / s. Công nghệ cảm biến cho phép nhận dạng phôi và giảm tốc độ giằng tương ứng để bảo vệ thiết bị và phôi. | BỘ CỐ ĐỊNH MẪU XOAY Không có quá trình thay đổi công cụ dài cho các vị trí kiểm tra không thể tiếp cận. Phần dưới có thể được xoay vào và ra thông qua thao tác thủ công hoặc động cơ, theo yêu cầu. Hơn nữa, các phần tử kẹp có thể được thay đổi dễ dàng và điều chỉnh cho phù hợp với mẫu thử của khách hàng |

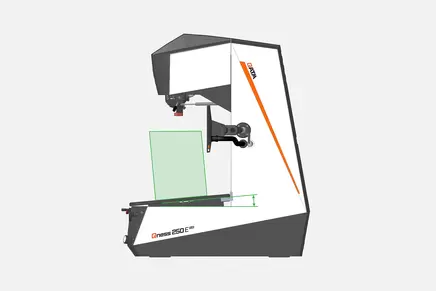

BÀN ĐẶT MẪU XOAY Sự thuận tiện khi vận hành các thành phần và phôi được đúc và tạo hình lớn, có hình dạng kỳ lạ. Bàn làm việc, tùy chọn với các phiên bản M và E, có thể nghiêng đến 5 ° - bao gồm cả kẹp tích hợp - không cần thêm kẹp phôi!

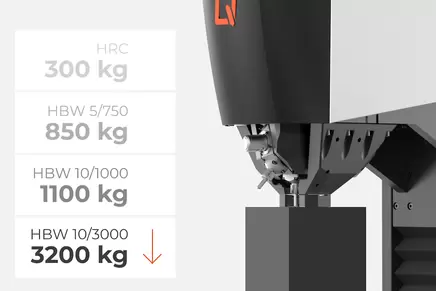

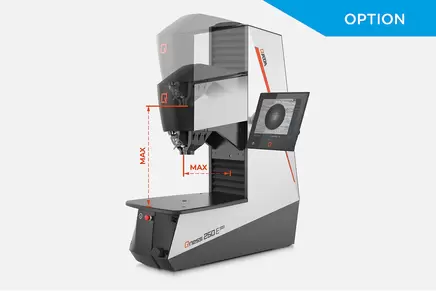

| AN TOÀN TỐI ĐA Động cơ cảm ứng hiệu suất cao trong phiên bản E tạo điều kiện cho lực kẹp phôi lên đến 3500 kg. Lực kẹp được điều chỉnh cho phù hợp với phương pháp thử nghiệm và tự động được đặt lớn hơn lực thử nghiệm. Người vận hành không cần đặt mức và có thể dựa vào thiết bị để đảm bảo khả năng thích ứng an toàn, tối ưu hóa. | CHIỀU CAO KIỂM TRA CÓ THỂ MỞ RỘNG THEO YÊU CẦU Nếu chiều cao 510mm của khu vực thử vẫn không đủ cho các mặt hàng đặc biệt lớn, cồng kềnh hoặc khó kẹp, QATM có thể cung cấp khung máy cao hơn theo yêu cầu. Khung thép chắc chắn có thể được sản xuất theo kích thước tùy chỉnh. |
KẾT QUẢ CHÍNH XÁC CAO TRONG THỜI GIAN SIÊU NGẮN

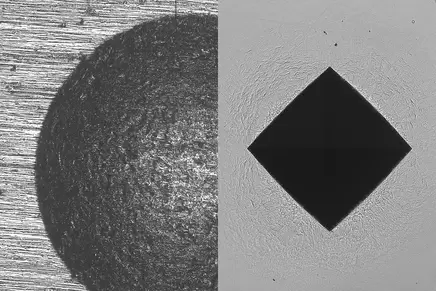

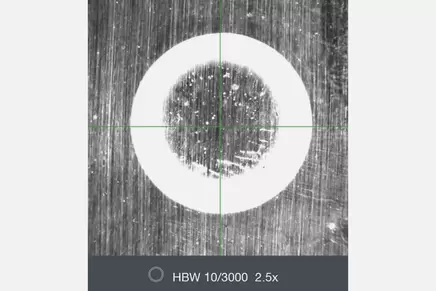

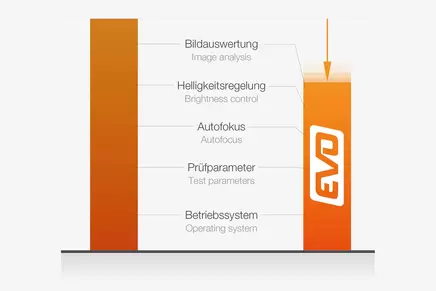

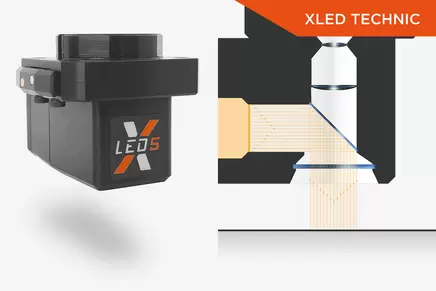

Chất lượng hình ảnh tuyệt vời Hệ thống quang học đã được phát triển lại hoàn toàn. Nó được xây dựng tại chỗ trong phòng sạch của nhà máy QATM và được hưởng lợi từ chuyên môn toàn diện của công ty. Tất cả các thiết bị mới đều dùng chung một hệ thống kính hiển vi đa năng bao phủ tất cả các phạm vi hình ảnh cần thiết từ 0,1 mm đến 8 mm với độ rõ nét và độ tương phản tối đa. Hệ thống QATM đảm bảo độ chiếu sáng đồng đều trên toàn bộ hình ảnh, bất kể mức độ phóng đại và không có viền tối. | Giảm thời gian mỗi lần thử nghiệm Dòng sản phẩm EVO mới đảm bảo các thông số kiểm tra được tối ưu hóa, PC chạy Windows 10 nhanh hơn, thời gian lấy nét tự động nối tiếp ngắn hơn nhiều, điều chỉnh độ sáng và đánh giá hình ảnh nhanh hơn đáng kể, tất cả đều góp phần vào thời gian hoàn thành chu kỳ thử nghiệm nhanh hơn nhiều so với các thiết bị kiểm tra độ cứng hàng ngày - thậm chí độ ồn còn rất thấp | Ống kính cho thử nghiệm Brinel XLED Mô-đun chiếu sáng XLED cách mạng hóa việc phân tích vết lõm Brinell. Các thấu kính bán sẵn trên thị trường, các vết lõm Brinell mềm nói riêng có thể dẫn đến kết quả đo không chính xác. Ngược lại, thấu kính XLED đảm bảo các phép đo chính xác và có thể lặp lại, bất kể loại vật liệu và độ cứng, nhờ khả năng chiếu sáng trực tiếp và mở rộng. |
SỰ PHÙ HỢP KHÔNG GIỚI HẠN CHO CÁC ỨNG DỤNG CÔNG NGHIỆP

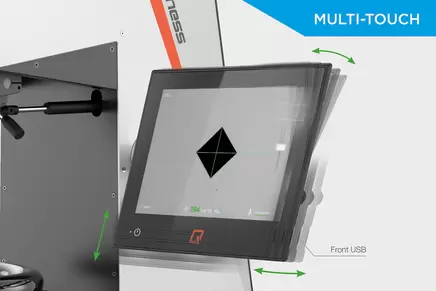

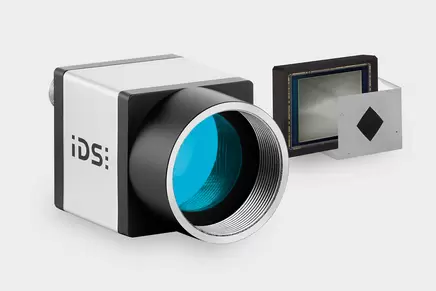

MÁY ẢNH CÔNG NGHIỆP ETHERNET Máy ảnh CMOS 5 megapixel chất lượng cao với truyền dữ liệu Ethernet xác định tiêu chuẩn công nghiệp hiện tại. Không giống như các hệ thống camera khác, ở đây có thể có độ ổn định đường truyền cao hơn nhiều. Ngoài ra, PC và máy đo độ cứng có thể được thiết lập ở khoảng cách xa nhau. Điều này lý tưởng trong các môi trường sản xuất trong đó cơ sở hạ tầng điều khiển được lắp đặt trong các tủ chuyển mạch bên ngoài. | MÀN HÌNH HOẠT ĐỘNG CÓ THỂ ĐIỀU CHỈNH TỰ DO Màn hình cảm ứng điện dung siêu phẳng 12 inch có thể nâng lên, hạ xuống và nghiêng một cách trơn tru thông qua các khớp nối để sử dụng tối ưu về mặt công thái học.

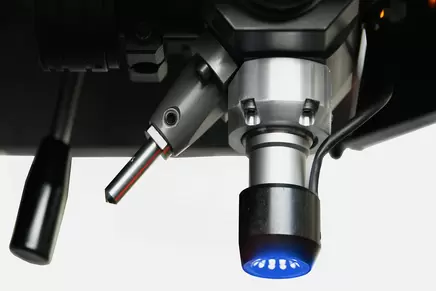

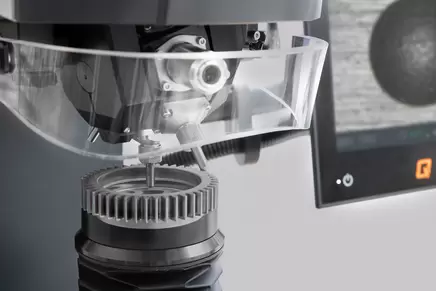

| THIẾT KẾ ĐẦU KIỂM TRA TỐI ƯU Một loạt các phần tử kẹp và giữ có thể được cấu hình để phù hợp với các yêu cầu về dụng cụ. Bộ bảo vệ chống va chạm trong suốt tùy chọn có thể bảo vệ các công cụ trên thiết bị khỏi bị hư hại trong khi đảm bảo tầm nhìn không bị hạn chế bên trong ngăn thử nghiệm.
|
PHẦN MỀM QPIX DÀNH CHO NGƯỜI KIỂM TRA ĐỘ CỨNG
HOẠT ĐỘNG HIỆU QUẢ MỚI

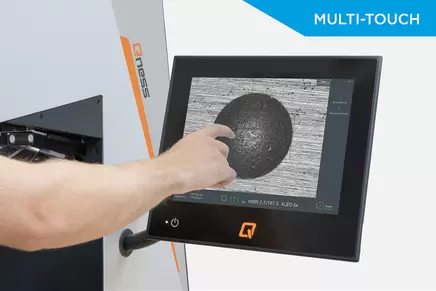

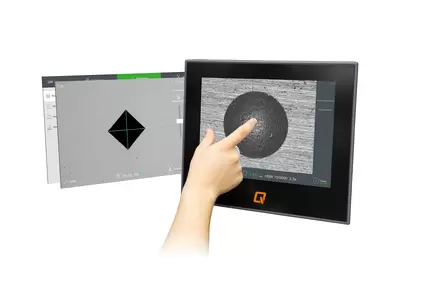

CẢM ỨNG ĐA ĐIỂM & CHẾ ĐỘ MÀN HÌNH ĐẦY ĐỦ Thao tác đa chạm hiện đại để thu phóng đơn giản và điều hướng menu dễ dàng. Tổng quan rõ ràng về tất cả các chức năng quan trọng nhất trên một màn hình đảm bảo thân thiện với người dùng và quan trọng nhất là đảm bảo các kết quả kiểm tra được ưu tiên rõ ràng.

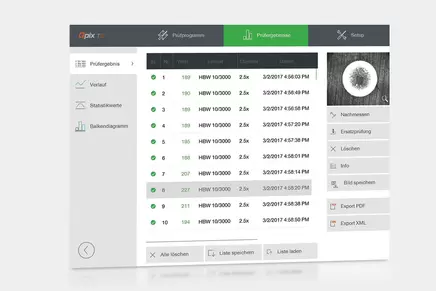

| QUẢN TRỊ DỮ LIỆU Nhiều chức năng thống kê: Biểu đồ thanh, biểu đồ đường, ... Xuất kết quả kiểm tra dưới dạng tệp XML hoặc CSV Thông tin định mức chi tiết về mỗi thụt đầu dòng Báo cáo thử nghiệm dưới dạng Excel, Word, PDF hoặc in trực tiếp Các chức năng xuất và xóa tự động cho hoạt động nối tiếp | PHẦN MỀM QPIX T2 Hoạt động đơn giản Phân tích hình ảnh hoàn toàn tự động thông qua đèn vòng trong quy trình trường sáng hoặc tối 4 bước thu phóng theo tiêu chuẩn giúp giảm bớt sự thay đổi thấu kính Tự động lấy nét nhanh chóng Có thể đo theo dõi thủ công |
LINH HOẠT, KHÁCH HÀNG CỤ THỂ VÀ THÍCH HỢP
CHO NHU CẦU THỬ NGHIỆM CỦA BẠN
Chúng tôi cung cấp các giải pháp tốt nhất cho nhu cầu thử nghiệm của bạn - từ giằng phôi, khu vực thử nghiệm mở rộng và các khả năng tự động hóa đến thích ứng phần mềm.

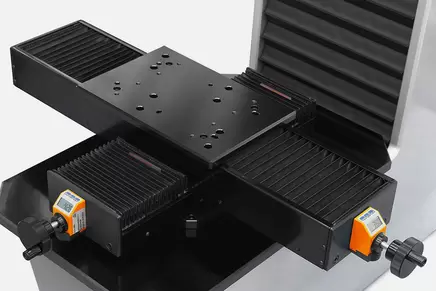

Giằng phôi | Bàn trượt thủ công | Mở rộng khu vực thử nghiệm |
| ||
Chiếu sáng trường tối (tùy chọn) | Đèn vòng cho vật liệu mềm (Tùy chọn) |
|
BRINELL / KNOOP / ROCKWELL / VICKERS HARDNESS TESTER E EVO
THÔNG SỐ KỸ THUẬT
Chế độ thử nghiệm hỗ trợ | Brinell, Vickers, Rockwell, Knoop, Plastic |
Dải lực | Model 250 E EVO: 1 - 250 kg (9.81 - 2450 N) |
Điều chỉnh độ cao mẫu | Động cơ không đồng bộ |

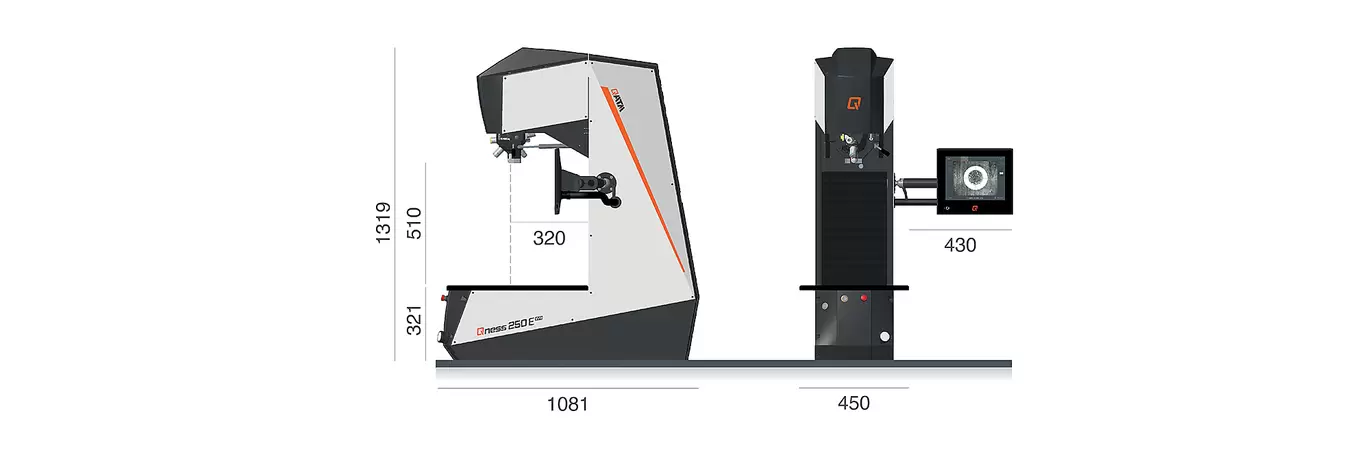

Độ cao/ sâu mẫu | 510 / 320 mm |
Bàn đặt mẫu | 584 x 450 mm |
Trọng lượng mẫu tối đa | Không giới hạn |
Trọng lượng máy | 500kg |
Trình tự kiểm tra | kiểm soát lực hoàn toàn tự động / điện tử |
Hệ thống camera / Truyền hình ảnh | Tiêu chuẩn công nghiệp Ethernet 5 MP / lên đến 270FPS |
Đầu kẹp đầu đâm và thấu kính | 2 vị trí (tiêu chuẩn) và 8 vị trí (option) |
Phần mềm | Qpix T2 (Option: Qpix CONTROL 2 M) |
Hệ điều hành | Windows 10 IoT / 128 GB SSD |
Giao diện dữ liệu | 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
Thấu kính | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
Trường nhìn | 0.113x 0.084 mm (100x) lên đến 7.98 x 5.97 mm (XLED 1) |
Hiển thị | Màn hình cảm ứng 12” |
Nguồn điện | 230~1/N/PE, 110~1/N/PE |
Công suất tiêu thụ | ~ 1230 W |
